Паровой котел является одной из основных промышленных систем, используемых в процессах нагрева, стерилизации, сушки и энергетических применениях. Правильно выбранный паровой котел напрямую влияет не только на производство пара, но и на расход топлива, непрерывность производства, затраты на обслуживание и эксплуатационную эффективность.
В HİSARMAK мы производим паровые котлы различных типов и размеров, производительностью от 1 до 100 тонн пара в час, с учетом типа топлива, требований к мощности и области применения. Решения Паровой котел типа скотч, Паровой котел типа D, Паровой котел стокерного типа, Паровой котел с вращающейся решеткой, Паровой котел с кипящим слоем, Паровой котел с подвижной решеткой и котлы на биомассе разработаны для безопасного, эффективного и долговечного использования в таких отраслях, как текстильная, пищевая, химическая, энергетическая и аналогичные промышленные сферы.
Приведенная ниже таблица подготовлена для сравнения различных типов паровых котлов с точки зрения производительности, конструкции котла, типа топлива и областей применения.
| Тип парового котла | Конструкция котла / Система сжигания | Тип топлива | Диапазон производительности | Технические рабочие данные | Основные технические преимущества | Наиболее подходящие области применения |
|---|---|---|---|---|---|---|
| Паровой котел типа скотч | Полностью цилиндрический жаротрубный / дымогарный паровой котел с большим объемом воды | Жидкое топливо Газовое топливо | 1 — 25 тонн/час | КПД 92% 95% с экономайзером |
|
|
| Паровой котел с вращающейся решеткой | Система сжигания твердого топлива с вращающейся решеткой | Лигнитовый уголь 5-14 мм Биомасса Промышленные отходы | 3 — 25 тонн/час | 0 — 25 бар |
|
|
| Паровой котел с кипящим слоем | Технология низкотемпературного сжигания в кипящем слое | Уголь Промышленные отходы | 5 — 60 тонн/час | 0 — 25 бар 90% эффективность сгорания |
|
|
| Паровой котел стокерного типа с автоматической загрузкой топлива | Стокерная система передней топки с механической загрузкой топлива | Уголь 0-25 мм | 0 — 10 тонн/час | 0 — 15 бар Низкая стоимость инвестиций |
|
|
| Паровой котел типа D | Водотрубный промышленный паровой котел типа D | Природный газ СПГ Мазут | 5 — 100 тонн/час | КПД 90% — 92% Макс. 350°C |
|
|
| Паровой котел с подвижной решеткой | Котел с передней топкой и системой сжигания на подвижной решетке | Уголь 0-60 мм | 0 — 15 тонн/час | 0 — 15 бар Низкая стоимость инвестиций |
|
|
| Паровой котел на биомассе | Система подвижной решетки для сжигания биомассы и отходов | Биомасса Лесные и сельскохозяйственные отходы Промышленные отходы Осадок сточных вод Животный навоз RDF | 10 — 100 тонн/час | 0 — 25 бар 120 — 500°C |
|
|
Принцип работы парового котла
Принцип работы парового котла прост. В этой системе жидкость подается в котел, а топливо сжигается в камере сгорания. Тепло, образующееся при сгорании топлива, кипятит жидкость внутри. Когда вода превышает определенную температуру, она закипает и превращается в пар. Вредные газы, образующиеся при сгорании, фильтруются и выводятся наружу.
Виды паровых котлов
Различные конструкции паровых котлов были разработаны для удовлетворения разных промышленных процессов и потребностей. Каждая конструкция имеет свои преимущества и ограничения. Ниже представлены шесть наиболее распространенных типов промышленных паровых котлов и их характеристики:

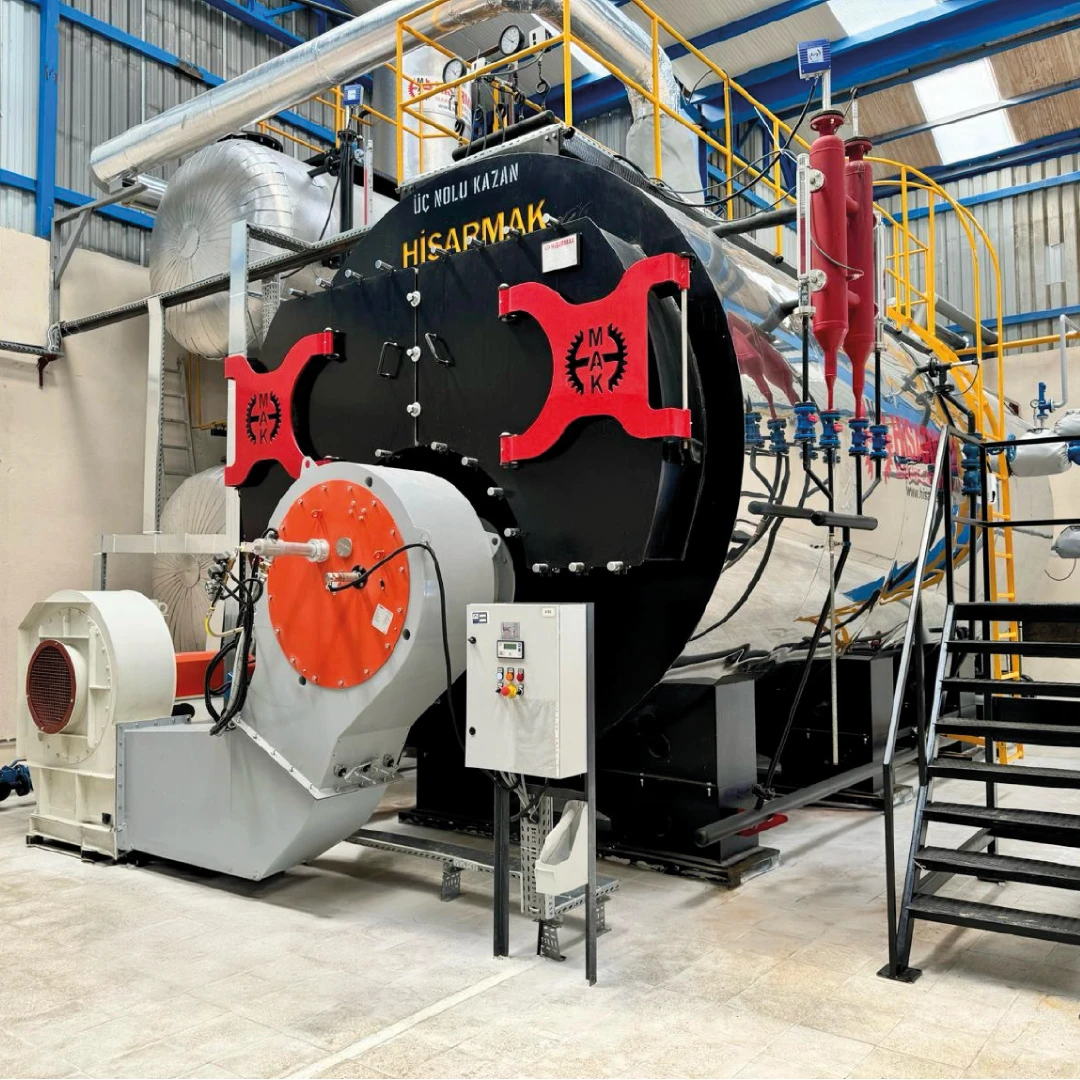

- Паровой котел типа скотч
Паровой котел типа скотч, также известный как котел с внутренним сгоранием, широко используется на судах и промышленных предприятиях со средней потребностью в паре. Обычно такие котлы имеют цилиндрическую форму, содержат воду вокруг центральной камеры сгорания и передают тепло через дымовые трубы. Они известны своей компактной конструкцией, простотой эксплуатации и обслуживания. Однако без дополнительных конструктивных изменений они не подходят для очень высокого давления или большой производительности.

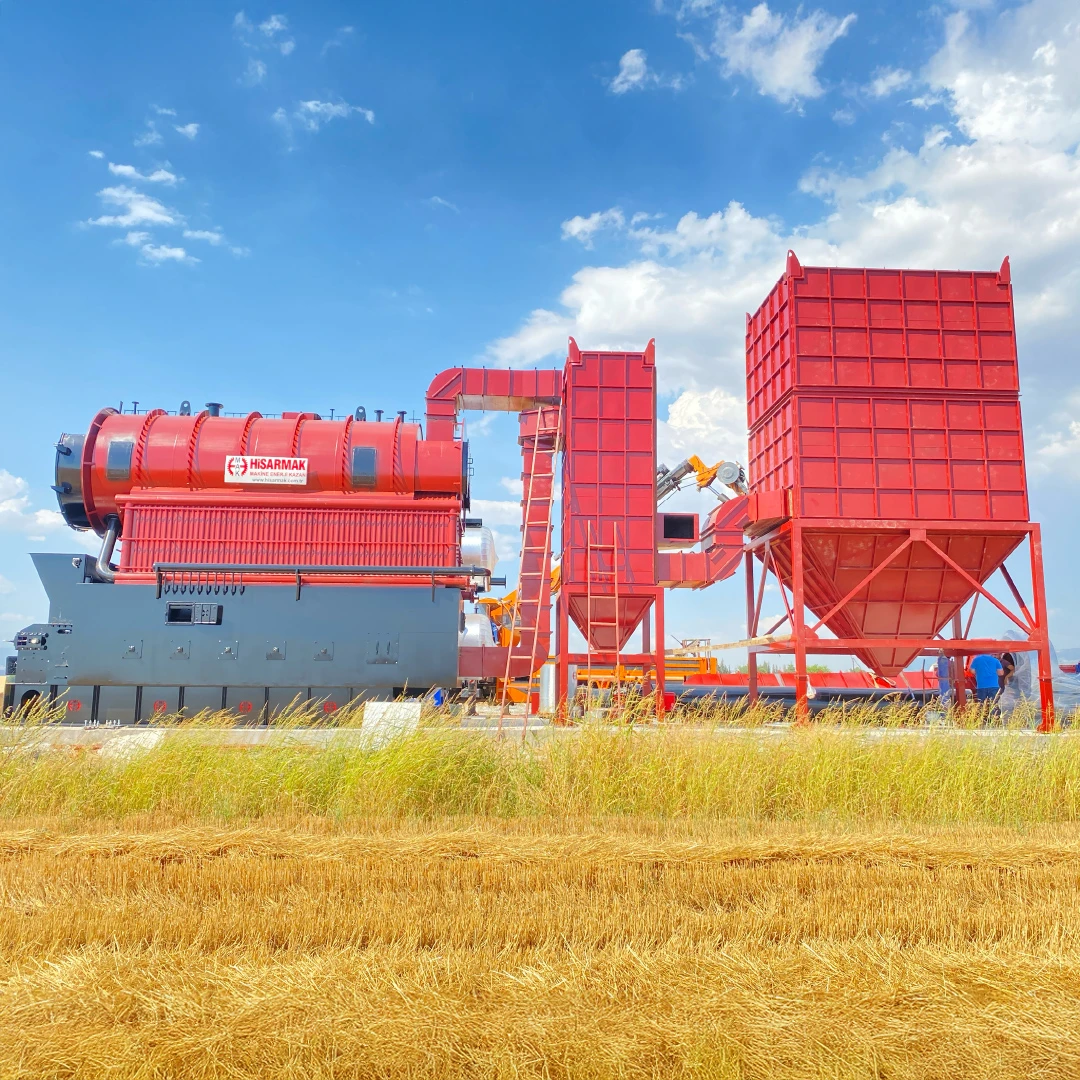

- Паровой котел с вращающейся решеткой
Эти котлы предназначены для эффективного сжигания твердых видов топлива, таких как уголь, биомасса или отходы. Система вращающейся решетки в нижней части подает топливо, а зола автоматически удаляется, обеспечивая непрерывное горение. Они поддерживают различные качества топлива, но имеют движущиеся части, что увеличивает затраты на обслуживание и первоначальные инвестиции.

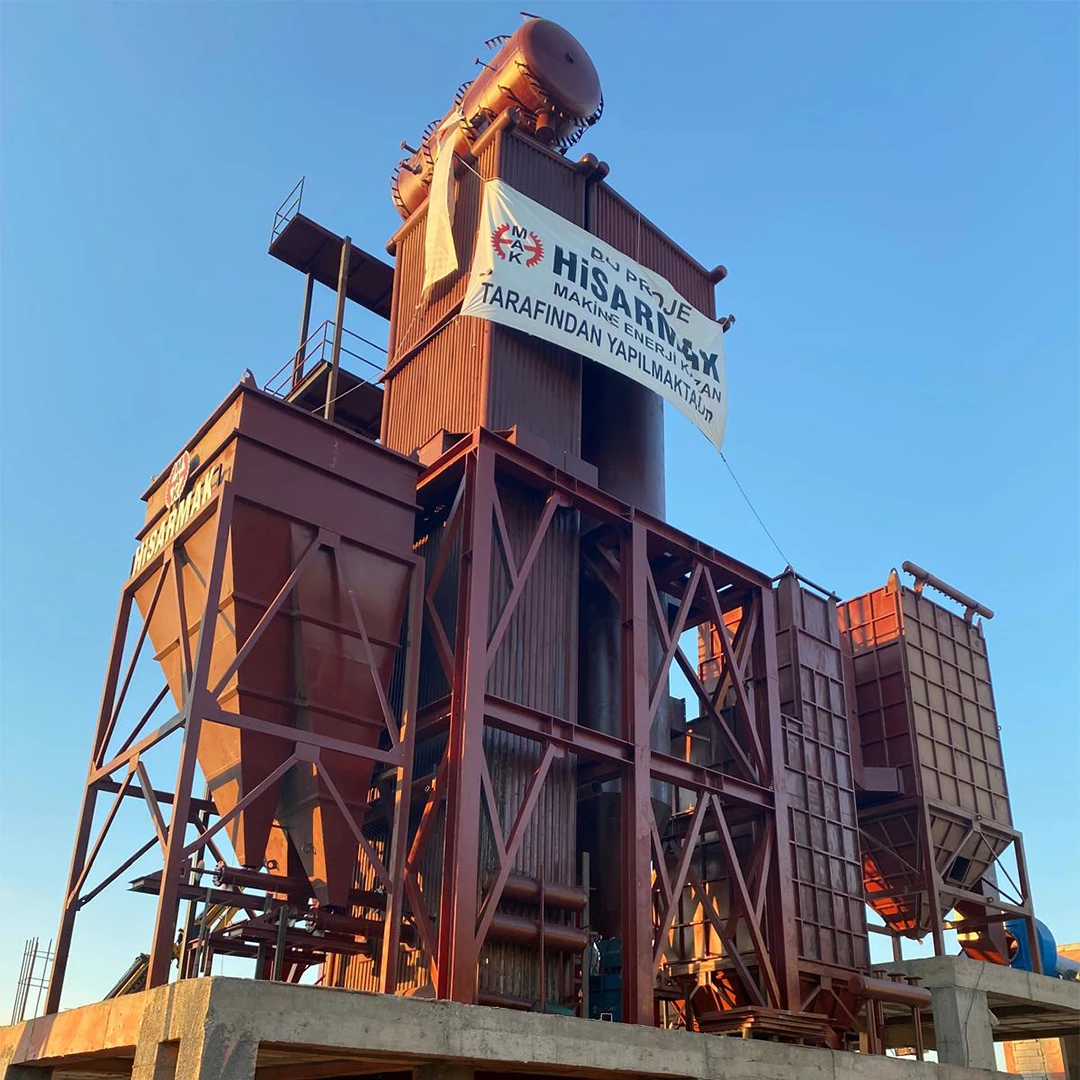

- Паровой котел с кипящим слоем
Сжигает твердое топливо в слое, ожиженном высокоскоростным воздухом. Известен своей экологичностью: сниженная температура сгорания уменьшает выбросы NOx. Добавление известняка также снижает содержание серы. Хотя такие котлы позволяют использовать различные виды топлива и обеспечивают высокую эффективность и низкие выбросы, их сложная конструкция требует квалифицированной эксплуатации и более высоких первоначальных затрат.

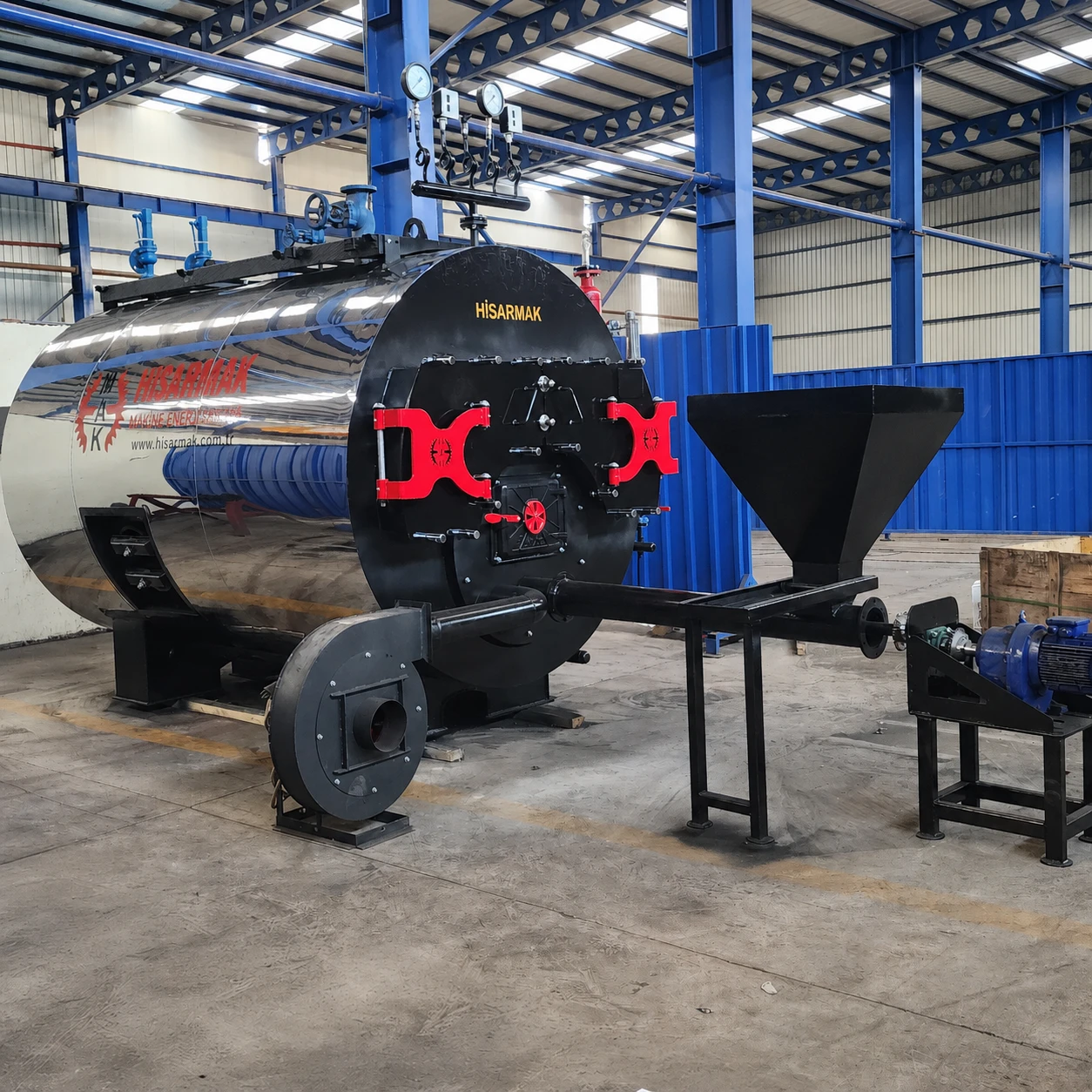

- Паровой котел стокерного типа
Стокерный котел подает твердое топливо в камеру сгорания с помощью механической или полуавтоматической системы. Это обеспечивает стабильный, контролируемый процесс сгорания и повышает эксплуатационную эффективность. Он поддерживает различные твердые виды топлива и допускает автоматизацию. Однако его эффективность сгорания немного ниже, чем у котлов с вращающейся решеткой или кипящим слоем, а из-за механических компонентов требуется регулярное обслуживание.
- Паровой котел типа D
Названный по своей внешней D-образной форме, он относится к категории водотрубных котлов. Обычно используется в системах высокого давления и большой производительности. D-образная топка окружена пучками труб, в которых циркулируют вода и пар, что обеспечивает быстрый нагрев и производство пара высокого давления. Он эффективен и быстро реагирует на нагрузку, но сложен и дорог, а также требует квалифицированного персонала для эксплуатации.

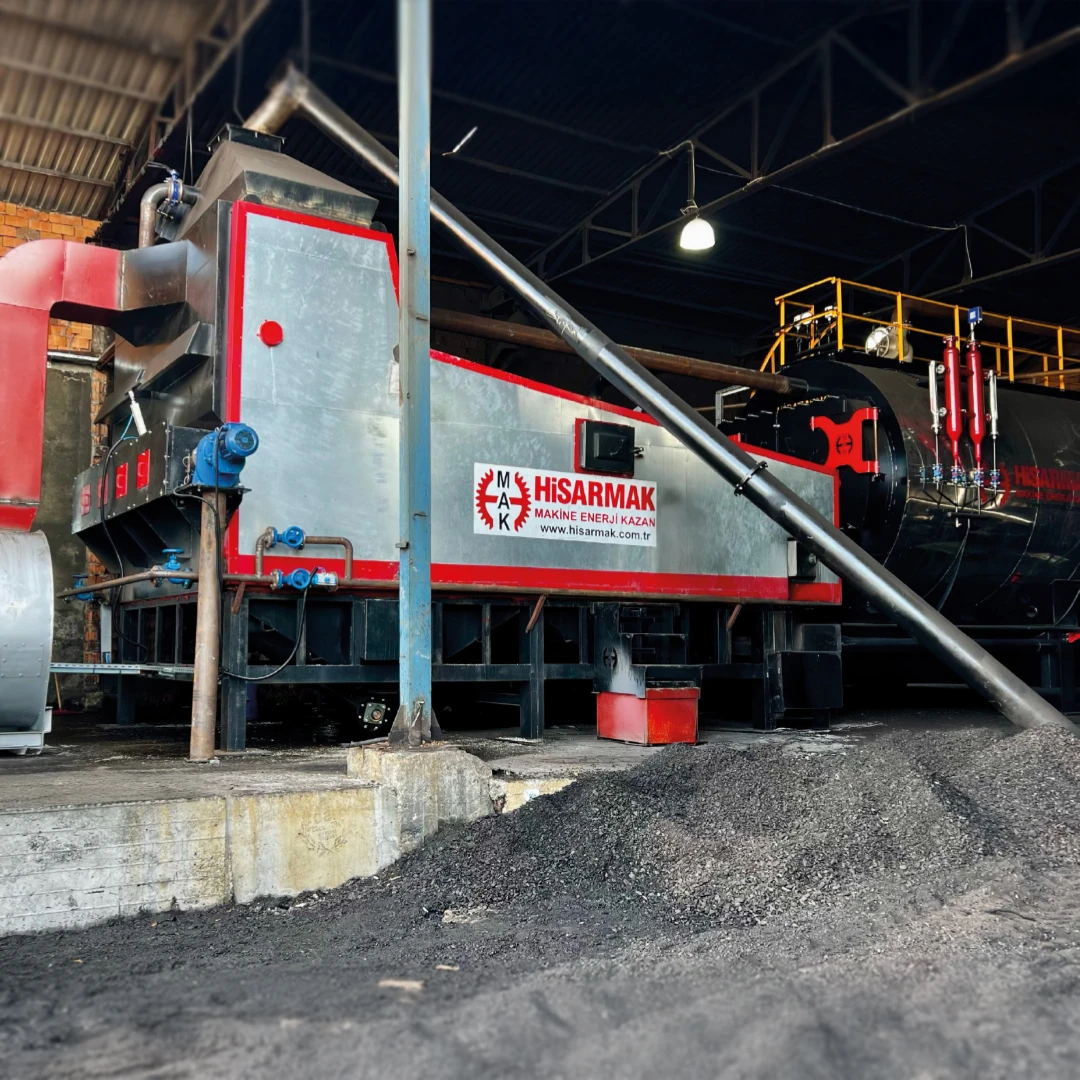

- Паровой котел с подвижной решеткой
Работает путем подачи топлива в камеру сгорания с помощью гидравлических или механических поршней. Процесс оптимизирует поток воздуха и скорость подачи топлива для эффективного сгорания. Он поддерживает различные виды твердого топлива, но требует более частого обслуживания из-за движущихся частей. Тем не менее, его предпочитают за эффективность сгорания и удобство удаления золы.
Производительность
Часовая производительность паровых котлов варьируется от 1 000 кг до 100 тонн. Подробная информация приведена в таблице ниже:
| Тип котла | Производительность тонн/час |
| Скотч | 1 — 40 |
| Стокерный | 1 — 10 |
| Тип D | 4 — 40 |
| Кипящий слой | 6 — 100 |
| Вращающаяся решетка | 4 — 40 |
В каких отраслях они используются?
Паровые котлы обеспечивают эффективный нагрев и работают с различными видами топлива. Вода легко нагревается до нужной температуры, а произведенный экологичный пар распределяется по трубам. Посетите нашу страницу Что такое паровой котел?, чтобы узнать больше. Основные отрасли, использующие пар:
- Текстильная промышленность: Используется в производстве пряжи и ткани, окрашивании, отделке, сушке и глажке. Пар обеспечивает быстрое и равномерное распределение тепла, повышая качество продукции.
- Пищевая промышленность и производство напитков: Используется для стерилизации, пастеризации, кипячения, приготовления, сушки и упаковки. Необходим в молочной продукции, консервах, напитках и кондитерских изделиях.
- Химическая и нефтехимическая промышленность: Используется для нагрева, дистилляции, ректификации и конденсации. Котлы обеспечивают безопасные и контролируемые реакции при различных давлениях и температурах.
- Энергетика и производство электроэнергии: На тепловых электростанциях и когенерационных установках пар приводит в движение турбины для производства электроэнергии и подачи горячей воды или отопления.
- Фармацевтика и биотехнологии: Требуется высококачественный пар для стерилизации, дистилляции и лабораторных процессов. Чистота и управляемость имеют решающее значение.
- Целлюлозно-бумажная промышленность: Пар используется для подготовки целлюлозной массы, сушки и формирования бумаги, обеспечивая непрерывное производство с равномерным нагревом.
- Автомобилестроение и металлообработка: Пар важен для мойки деталей, покрасочных камер, прессования и обработки металлических поверхностей, обеспечивая стабильное тепло и помогая очистке.
- HVAC-применения: Паровые системы отапливают большие здания и промышленные комплексы. Широко используются в старых проектах центрального отопления с сетями для нескольких зданий.
- Гостиницы, здравоохранение и общественные здания: Используется для прачечного оборудования, горячего водоснабжения и климат-контроля. Идеально подходит для объектов, которым требуется быстрый доступ к большим объемам горячей воды.
Каждая отрасль имеет разные требования к объему, давлению, температуре и качеству пара. Выбор правильного типа котла имеет решающее значение для повышения эффективности и снижения затрат на энергию. Среди производителей котлов Hisarmak предлагает индивидуальные промышленные котельные системы, адаптированные к отраслевым потребностям, обеспечивая надежную и эффективную подачу пара.
Производство паровых котлов
В современной промышленности приоритетными являются энергоэффективность и надежность. Промышленные паровые котлы удовлетворяют потребности многих отраслей, от производства электроэнергии до переработки пищевых продуктов.
Техническое обслуживание и эффективная эксплуатация
- Качество воды и химическая обработка: Умягчение воды, химическое дозирование и регулярный анализ необходимы для предотвращения накипи и коррозии.
- Качество топлива: В котлах на твердом топливе влажность, зольность и размер гранул напрямую влияют на эффективность сгорания.
- Периодическое обслуживание и осмотр: Очистка труб, проверка камеры сгорания, контроль вентиляторов и питательных насосов, а также испытание предохранительных клапанов и редукторов давления снижают риск неисправностей.
- Системы автоматизации и управления: Современные системы на базе PLC или DCS в реальном времени контролируют давление, температуру и подачу топлива для эффективной и безопасной эксплуатации.
- Рекуперация отходящего тепла: Экономайзеры и системы возврата конденсата повторно используют тепло дымовых газов или процессов, снижая расход топлива и эксплуатационные затраты.
Индивидуальные решения для особых потребностей
Производители предлагают паровые котлы, изготовленные по индивидуальному заказу, чтобы удовлетворить конкретные потребности каждой отрасли. Благодаря различным мощностям и характеристикам эти котлы разработаны с учетом уникальных требований промышленных предприятий.
