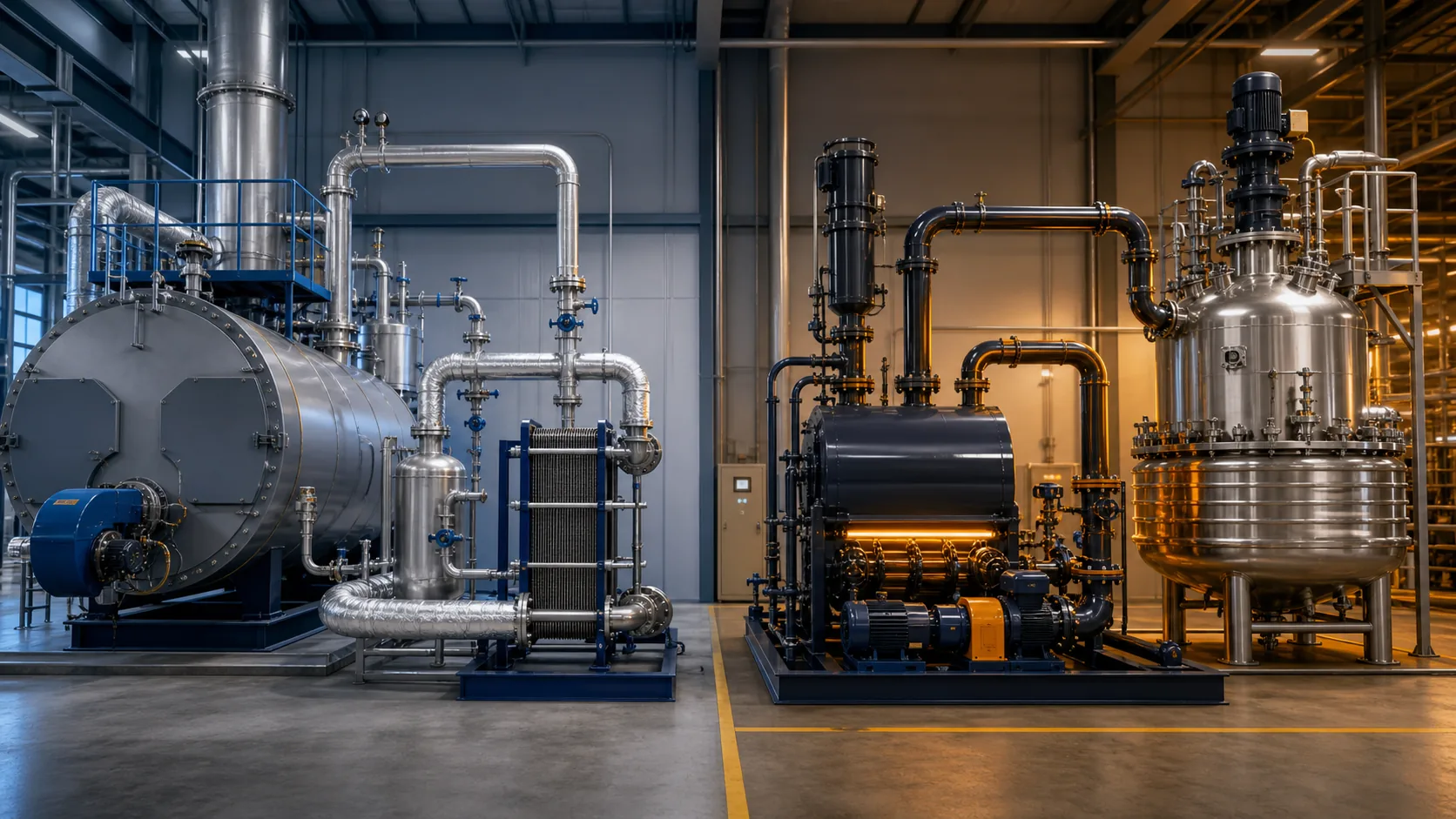

Wenn in einem industriellen Prozess hohe Temperaturen erforderlich sind, sind zwei gängige Optionen Dampf- und Heißölsysteme. Wenn Dampf kondensiert, überträgt er eine große Wärmemenge; Thermoöl hingegen kann bei relativ niedrigem Systemdruck hohe Temperaturen erreichen. Die richtige Wahl sollte auf der Grundlage von Zieltemperatur, Prozesskontrolle, Entfernung zur Anlage, Sicherheit, Wartung und Gesamtbetriebskosten getroffen werden.
Kein einzelnes System ist in allen Anwendungen überlegen. Dampf und Thermoöl können auch gemeinsam für verschiedene Prozesse in derselben Fabrik verwendet werden.
Betriebscharakteristik der Dampfheizung
Im Dampfkessel wird Wasser unter Druck verdampft. Da Dampf am Einsatzort kondensiert, überträgt er seine latente Wärme. Da die Temperatur von Sattdampf vom Druck abhängt, kann durch Druckregelung eine stabile Prozesstemperatur erreicht werden.
Dampf; Aufgrund der schnellen Wärmeübertragung, des Energietransports über weite Entfernungen und der direkten Verwendung kommt es häufig in der Lebensmittel-, Textil-, Papier-, Chemie-, Sterilisations- und vielen Erhitzungsprozesse vor. System; Es erfordert Wasseraufbereitung, Kondensatrückführung, Abschlämmung und regelmäßige Kontrolle.
Betriebscharakteristik der Heißölheizung
Im Heißölkessel wird die Thermoflüssigkeit durch eine Pumpe in einem geschlossenen Kreislauf umgewälzt. Das Öl erhitzt sich im Kessel, gibt seine Energie an den Prozess ab und kehrt zur Wiedererwärmung zurück.
Das Thermoölsystem kann im Vergleich zum Wasser-Dampf-System eine hohe Temperatur bei niedrigerem Druck liefern. Diese Funktion; Es kann einen Vorteil in chemischen Reaktoren, Trocknern, Pressen, Asphaltbitumen, Holzplatten, Textilien und Industrieöfen schaffen.
Grundlegender Vergleich
| Kriterien | Dampfsystem | Heißölsystem |
|---|---|---|
| Wärmeübertragung | Hoch mit latenter Kondensationswärme | Mit fühlbarer Wärme; abhängig vom Öldurchfluss und Temperaturunterschied |
| Temperaturregelung | Druckbezogen, kann stabil sein | Eingangs-/Ausgangstemperatur kann präzise gesteuert werden |
| Druck bei hoher Temperatur | Druck steigt mit steigender Temperatur | Hohe Temperatur ist bei relativ niedrigem Druck möglich |
| Pumpen | Dampf bewegt sich mit Druck vorwärts; Kondensat wird zurückgepumpt | Öl wird kontinuierlich gepumpt |
| Flüssigkeitsvorbereitung | Wasseraufbereitung und Entlüfter sind wichtig | Ölauswahl, Füllung und Zustandsanalyse sind wichtig |
| Verluststellen | Leckage, Abschlämmung, Entspannungsdampf, Kondensat | Pumpenstrom, Oberflächenverlust, Ölverschlechterung |
| Sicherheitsrisiko | Druckbehälter, heißer Dampf und Wasserschlag | Entzündliches Öl, Leckage, zu hohe Temperatur und geringer Durchfluss |
| Direkte Prozessnutzung | Bei entsprechender Qualität möglich | In der Regel indirekte Erwärmung |
Auswahl hinsichtlich Temperatur und Druck
Mit steigender Prozesstemperatur steigt der für Sattdampf erforderliche Druck. Hochdruck; beeinflusst die Druckklasse des Kessels, der Rohrleitungen, der Ventile und der Steuerausrüstung. Thermoöl kann bei geringerem Kreislaufdruck eine hohe Temperatur aushalten; Die Filmtemperatur und die maximale Betriebsgrenze des Öls sollten jedoch nicht überschritten werden.
Ein bloßer Blick auf die Zieltemperatur des Produkts reicht nicht aus. Es sollten die Annäherungstemperatur an der Wärmeübertragungsfläche, die Ölfilmtemperatur, der Dampfdruckverlust und die Prozessbelastung berechnet werden.
Energieeffizienz und Betriebskosten
Dampf kann dank Kondensation für einen hohen Wärmefluss im Kompaktwärmetauscher sorgen. Wasser und Wärme können wiederverwendet werden, wenn das Kondensat zurückgewonnen wird. Andererseits sollten Abschlämm-, Leckage- und Entspannungsdampfverluste gut bewältigt werden.
Thermoöl arbeitet in einem geschlossenen Kreislauf und erfordert kein Abblasen. Allerdings verbrauchen Umwälzpumpen ständig Strom; Mit zunehmender Alterung des Öls können sich Viskosität und Wärmeübertragung ändern. Eine hohe Oberflächentemperatur beschleunigt die thermische Zersetzung.
Der Vergleich sollte anhand der Gesamtkosten pro Jahr für Nutzwärme erfolgen:
- Kraftstoff und Strom
- Wasser, Chemikalien und Abwasser
- Erneuerung/Filtration von Thermoöl
- Wartung und Inspektion,
- Isolations- und Verteilungsverlust
- Ungeplante Ausfallzeiten und Redundanz.
Prozesskontrolle
Auf der Dampfseite bestimmt die Auswahl des Druckregelventils, der Falle und des Wärmetauschers die Prozesstemperatur. Wenn das Kondensat bei geringer Last nicht aus dem Wärmetauscher abfließt, kann dies zu Temperaturinstabilitäten führen.
Dreiwegeventil, Pumpendurchfluss und Kesselmodulation werden bei heißem Öl verwendet. Die thermische Trägheit des Systems kann hoch sein; Prozesse, die eine schnelle Abkühlung erfordern, bedürfen einer gesonderten Auswertung.
Sicherheitsunterschiede
Hoher Druck, niedriger Wasserstand, Sicherheitsventil und Wasserschlag im Dampfsystem sind die Hauptrisiken. Das Abschneiden des heißen Ölflusses, das Erreichen einer zu hohen Filmtemperatur des Öls, Oxidation, Fehler im Ausgleichsbehälter und Öllecks an der heißen Oberfläche bergen Brandgefahr.
Man kann nicht sagen, dass „Thermoöl völlig sicher ist, weil es unter niedrigem Druck steht“ oder dass „Dampf risikofrei ist, weil es Wasser verwendet“. Beide Systeme müssen mit entsprechender Konstruktion, Automatisierung, Schulung und Wartung betrieben werden.
In welcher Situation fällt Steam auf?
- Wenn der Prozess direkt Dampf verwendet,
- Wenn eine schnelle und hohe Wärmeübertragung durch Kondensation erforderlich ist,
- Wenn mehr als ein entfernter Benutzer von derselben Energiezentrale versorgt wird,
- Wenn eine Sterilisation, Befeuchtung oder Reaktion mit Dampf erforderlich ist,
- Wenn Kondensat effektiv zurückgewonnen werden kann.
In welcher Situation fällt Thermoöl auf?
- Wenn eine hohe Temperatur bei niedrigem Systemdruck gewünscht wird,
- Wenn eine präzise und homogene Oberflächentemperatur erforderlich ist,
- Wenn der Prozess nicht in direkten Kontakt mit der Flüssigkeit kommt
- Wenn ein geschlossener Kreislauf ohne Abschlämmung gewünscht wird,
- Bei Bedarf können Pumpen-, Erweiterungs- und Brandschutzinfrastruktur installiert werden.
Für die Entscheidung erforderliche Prozessdaten
Ziele Einlass-Auslasstemperaturen, Wärmeleistung, tägliche Betriebszeit, Lastwechselrate, Verteilungsentfernung, verfügbarer Kraftstoff, Wasserqualität, elektrische Infrastruktur, Wartungsmöglichkeiten und Sicherheitsanforderungen sollten gemeinsam bewertet werden.
Hisarmak befasst sich mit Dampf- und Heißölsystemen entsprechend den Prozessanforderungen vor dem Produktnamen. Untermodelle können auf den Seiten Dampfkessel und Heißölkessel untersucht werden.
Häufig gestellte Fragen
Ist das Heißölsystem wirtschaftlicher als Dampf?
Nicht immer. Jährliche Kosten einschließlich Temperatur, Last, Pumpenstrom, Kondensatrückgewinnung, Öllebensdauer und Wartung müssen berechnet werden.
Ist im Heißölsystem kein Druck vorhanden?
Es gibt Pumpendruck, statische Belastung und Wärmeausdehnung. Die Tatsache, dass im Vergleich zu Dampf hohe Temperaturen mit geringerem Druck erreicht werden können, bedeutet nicht, dass das System drucklos ist.
Kann das Dampfsystem keine hohen Temperaturen erreichen?
Es kann herauskommen; Im Sattdampf steigt mit steigender Temperatur der Druck. Es können auch überhitzter Dampf oder andere Kesselkonstruktionen verwendet werden.
Können zwei Systeme in derselben Einrichtung verwendet werden?
Ja. Wenn die Temperatur- und Nutzungsmuster der Prozesse unterschiedlich sind, kann ein hybrider Anlagenaufbau die Gesamteffizienz steigern.
