Das Vorhandensein von Dampf mit ausreichendem Druck in einer Anlage bedeutet nicht, dass der Prozess Dampf in der richtigen Qualität erhält. Wassertröpfchen im Dampf, nicht kondensierbare Gase, gelöste Stoffe aus dem Kesselwasser und Druckschwankungen können die Wärmeübertragung und die Produktqualität beeinträchtigen.
Dampfqualität; Die Beurteilung erfolgt anhand des Drucks und der Temperatur des Dampfes sowie seiner Trockenheitsrate, Reinheit und Stabilität am Verwendungsort. Dieses Thema ist besonders wichtig bei Prozessen in der Lebensmittel-, Pharma-, Textil-, Sterilisations- und Präzisionserwärmung.
Was ist Sattdampf?
Sattdampf ist Dampf mit der seinem Druck entsprechenden Siedetemperatur. Wenn es Wärme verliert, beginnt es zu kondensieren und gibt seine latente Wärme an den Prozess ab. Es wird in vielen industriellen Heizanwendungen bevorzugt, da es eine hohe Wärmeübertragung bei nahezu konstanter Temperatur bietet.
Wenn sich der Druck ändert, ändert sich auch die Sättigungstemperatur. Daher ist es möglich, die Prozesstemperatur über den Dampfdruck zu steuern; Allerdings sollten Leitungsdruckverluste berücksichtigt werden.
Was ist überhitzter Dampf?
Überhitzter Dampf ist Dampf, der bei gleichem Druck über seine Sättigungstemperatur erhitzt wird. Es enthält keine flüssige Phase und seine Temperatur kann unabhängig vom Druck innerhalb eines bestimmten Bereichs schwanken.
Überhitzter Dampf ist in Turbinen- und einigen Hochtemperaturprozessen von Vorteil. Andererseits kann sich in Wärmetauschern, in denen eine kondensierende Wärmeübertragung gewünscht wird, das Wärmeübertragungsverhalten während der Enthitzung von dem bei gesättigtem Dampf unterscheiden. Der Ansatz „Es ist in jedem Prozess besser, weil es heißer ist“ ist nicht korrekt.
Nassdampf- und Trockenheitsverhältnis
Nassdampf enthält flüssige Wassertröpfchen, die vom Dampf mitgerissen werden. Der Trockenheitsgrad drückt das Verhältnis der Dampfmasse in der Mischung zur Gesamtmasse aus. Völlig trockener Sattdampf hat theoretisch einen Trockenheitswert von 1 oder 100 Prozent.
Hauptfolgen von Nassdampf:
- Die nutzbare Energie, die ein Kilogramm Flüssigkeit transportiert, nimmt ab.
- Wärmeübertragung und Prozesszeit können variieren
- In Steuerventilen und Rohren kann es zu Erosion kommen
- Das Risiko eines Wasserschlags kann zunehmen
- Die gemessene Durchflussrate und die tatsächliche Energiemenge stimmen möglicherweise nicht überein
- Bei Produkten mit direktem Dampfkontakt können Qualitätsprobleme auftreten.
Warum wird Dampf nass?
Kesselwasserdrift
Plötzlicher Lastanstieg, hoher Wasserstand, hohe Gesamtmenge an gelösten Feststoffen, Schaumbildung oder unzureichender Dampfabscheidungsraum können dazu führen, dass Kesselwasser mit Dampf verschleppt wird.
Leitungswärmeverlust
Wenn sich Dampf durch eine nicht isolierte oder lange Leitung bewegt, verliert er Wärme und es bildet sich Kondensat. Bei unzureichender Entwässerung wird dieses Wasser mit der Strömung dem Prozess zugeführt.
Falsche Verrohrung
Der Abzweig von der unteren Höhe, unzureichendes Gefälle, eine kleine Kondensattasche oder ein defekter Kondensatableiter können den trockenen Dampf erneut benetzen.
Druckänderungen
Druckreduzierung und Lastschwankungen verändern den thermodynamischen Zustand des Dampfes. Das Stationsdesign sollte nicht nur aus der Ventilauswahl bestehen.

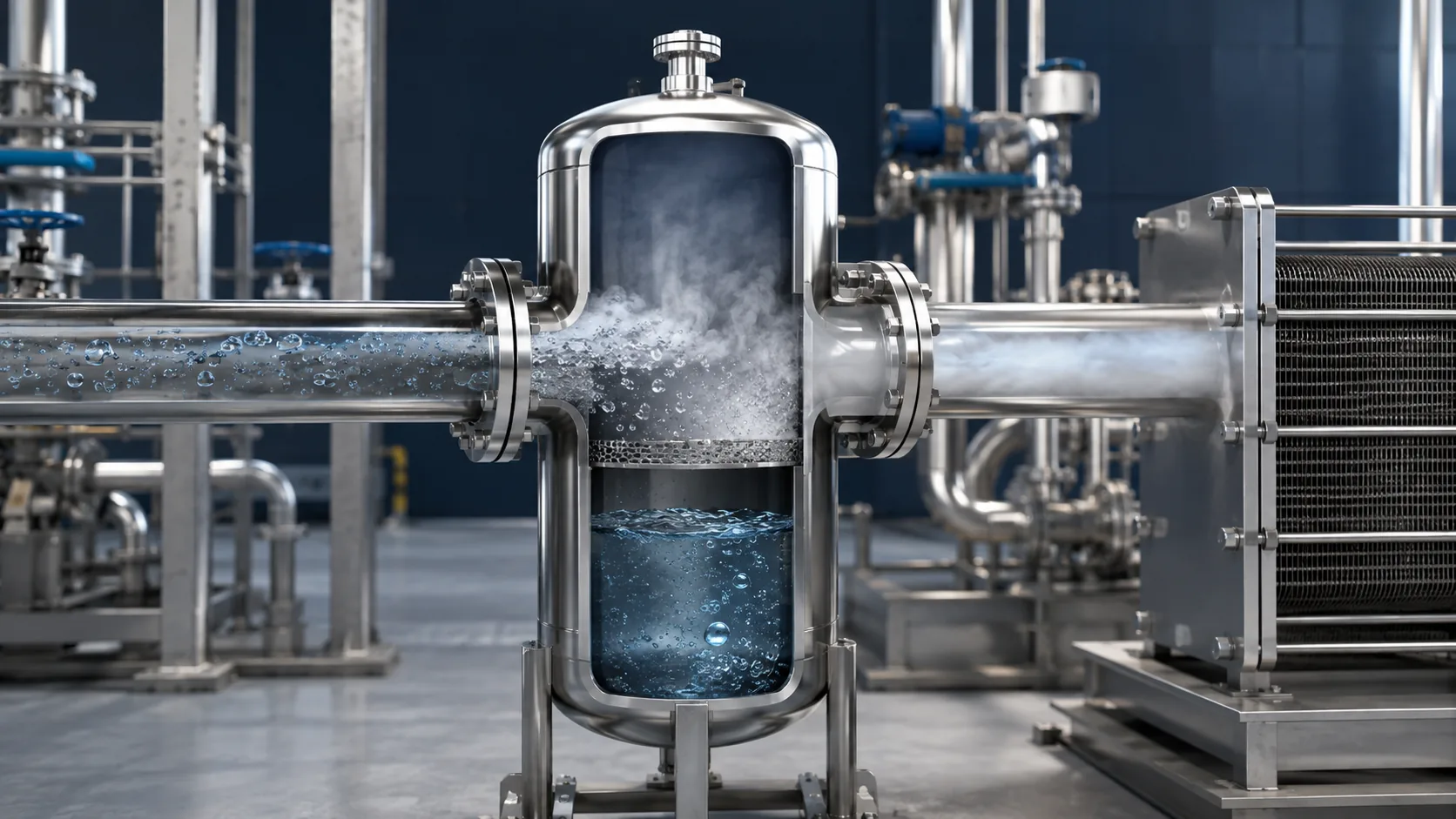

Was macht ein Dampfabscheider?
Der Abscheider trennt die Wassertröpfchen im Dampfstrom durch Richtungs- und Geschwindigkeitsänderung oder durch Zentrifugalwirkung. Das abgeschiedene Kondensat wird über einen geeigneten Ableiter abgeführt. Der Separator allein löst nicht alle Qualitätsprobleme; Kesselwasserdrift und Leitungsentwässerung sollten ebenfalls korrigiert werden.
Der Abscheider kann insbesondere am Eingang der Hauptleitung, vor dem Druckminderventil und bei Prozessen, die Trockendampf erfordern, eingesetzt werden. Durchmesser und Typ sollten je nach Durchflussmenge und Arbeitsbereich ausgewählt werden.
Wirkung nicht kondensierbarer Gase
Gase wie Luft und Kohlendioxid können auf der Wärmeübertragungsoberfläche einen Film bilden, der es dem Dampf erschwert, die Oberfläche zu erreichen. Das Auflösen von Kohlendioxid im Kondensat kann die Korrosion verstärken. Entgaser hilft, gelöste Gase im Speisewasser zu reduzieren; Die Luft in den Leitungen sollte durch entsprechende Luftabführungselemente entfernt werden.
Sind Reindampf und Pflanzendampf dasselbe?
Nein. Anlagendampf wird oft mit Standard-Kesselwasserchemie erzeugt und zur indirekten Heizung verwendet. Bei Rein- oder Reindampfanwendungen sind Produktionsmaterial, Speisewasser, Zusatzchemikalien und Hygienebedingungen strenger. Bei direktem Kontakt mit Lebensmitteln oder Medikamenten sollten die Gesetzgebung und Qualitätsstandards des Prozesses gesondert bewertet werden.
Wie kann die Dampfqualität verbessert werden?
- Kesselkapazität und Laderate sind richtig ausgewählt.
- Wasserstand und insgesamt gelöste Stoffe werden unter Kontrolle gehalten.
- Die Wasseraufbereitung erfolgt durch regelmäßige Analysen.
- Leitungen werden isoliert, Gefälle und Entwässerungspunkte korrigiert.
- Fallen werden regelmäßig getestet.
- Abscheider und Luftauslass werden dort eingesetzt, wo es notwendig ist.
- Druckreduzierstationen und Abzweige sind richtig ausgelegt.
- Die Trockenheit wird durch Messung der Durchflussrate und der Prozessleistung überprüft.
Wie wählt man die richtige Dampfart für den Prozess aus?
Sattdampf ist ein leistungsstarker Wärmeträger in den meisten Wärmetauscher-, Koch-, Trocknungs- und Heizanwendungen. Heißdampf kann in Turbinen und in bestimmten Prozessen eingesetzt werden, bei denen Trocknung oder Kondensation nicht erwünscht sind. Bei der Auswahl sollten Zieltemperatur, Druck, Wärmeübertragungsfläche, Produktempfindlichkeit und Steuerungsmethode gemeinsam berücksichtigt werden.
Bei der Auswahl eines Hochdruckdampfkessels sollte nicht nur der Druck, sondern auch die Qualität des Dampfes, der dem Prozess und dem Verteilungssystem zugeführt werden soll, definiert werden.
Häufig gestellte Fragen
Sind Trockendampf und überhitzter Dampf dasselbe?
Nein. Trockener gesättigter Dampf befindet sich in einem Sättigungszustand ohne Flüssigkeitströpfchen. Überhitzter Dampf liegt bei gleichem Druck oberhalb der Sättigungstemperatur.
Wenn der Dampfdruck hoch ist, ist dann auch die Qualität hoch?
Nein. Hochdruckdampf; Es kann aufgrund von Wassereinschlüssen, schlechter Entwässerung oder Verschmutzung von schlechter Qualität sein.
Verhindert die Verwendung eines Abscheiders vollständig Wasserschläge?
Nein. Der Abscheider trennt die Tröpfchen; Auch Leitungsgefälle, Kondensattaschen, Kondensatableiters und kontrollierte Inbetriebnahme müssen stimmen.
Wie wird die Dampftrockenheit gemessen?
Kalorimetrische oder spezielle, auf die Anwendung abgestimmte Messverfahren können eingesetzt werden. Der Messpunkt und die Reihenfolge der Probenahme wirken sich direkt auf das Ergebnis aus; Eine Expertenbewertung ist erforderlich.
Technische Ressourcen
- T.R. Schulungsmaterialien des Ministeriums für Energie und natürliche Ressourcen, Dampf- und Kondensatsysteme.
- Technische Ressourcen für internationale Dampfsysteme, Anwendungshinweise für Dampftrockenheit und Separatoren.
